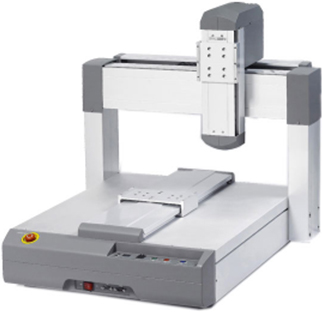

DTR-SSERIES
- 고 강성구조의 압출형 Base
- 정격 속도 500mm/s 및 반복정도 ±0.02mm
- PC Software를 이용한 사용자 편리성 강화
- Dispensing, 나사결체기 전용 Software적용으로 간편하고 쉬운 교육
-
다양한 제품군
BailScrew 및 Servo Motor를 채용한 표준사양
300mm*300mm / 400mm*400mm 작업영역
2축(XY), 3축(XYZ), 4축(XYZR) 가능
-
Application
확장시 CC-Link, Profibus, Ethernet과 같은 Field network 지원
Dispensing, soldering, 나사체결기, CCD Camera Touch Panel 등 다양한 응용작업
model list
| Series | Drive | Model | Series | Allowable axis | |||
|---|---|---|---|---|---|---|---|
| X axis | Y axis | Z axis | R axis | ||||
| DTR | Belt &Stepper motor | 2205 | 200 | 200 | 50 | - | 3 axes(XYZ) |
| 2210 | 200 | 200 | 100 | - | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 3310 | 300 | 300 | 100 | +/-360˚ | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| 4410 | 400 | 400 | 100 | +/-360˚ | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| Belt &EncoderStepper motor | 2210 | 200 | 200 | 100 | - | 2 axes(XY) | |
| 3 axes(XYZ) | |||||||
| 3310 | 300 | 300 | 100 | +/-360˚ | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| 4410 | 400 | 400 | 100 | +/-360˚ | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| Ball sxrew &Servo motor | 3310 | 300 | 300 | 100 | +/-360˚ | 2 axes(XY) | |
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| 4410 | 400 | 400 | 100 | +/-360˚ | 2 axes(XY) | ||
| 3 axes(XYZ) | |||||||
| 4 axes(XYZR) | |||||||
| 3510 | 300/300 | 500 | 100 | - | 4 axes(X1X2YZ) | ||
